50*290 レベルゲージ磁気フラップフロートボール

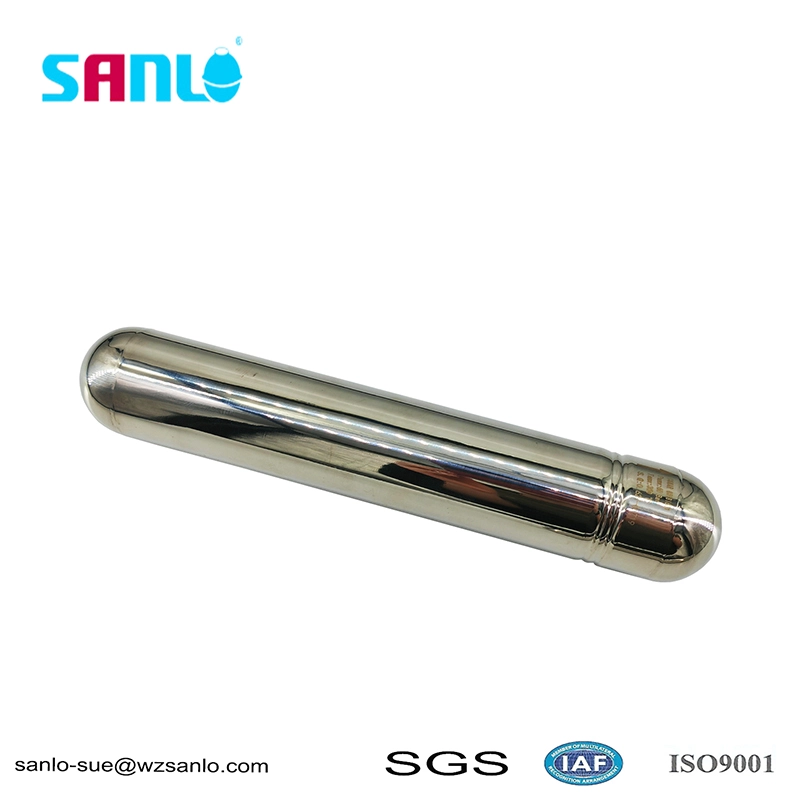

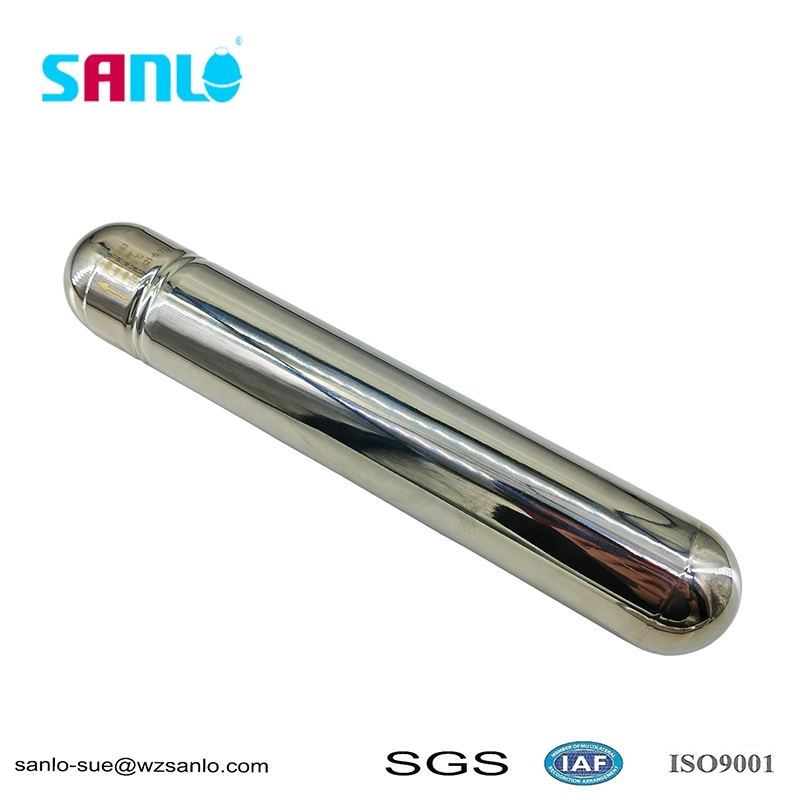

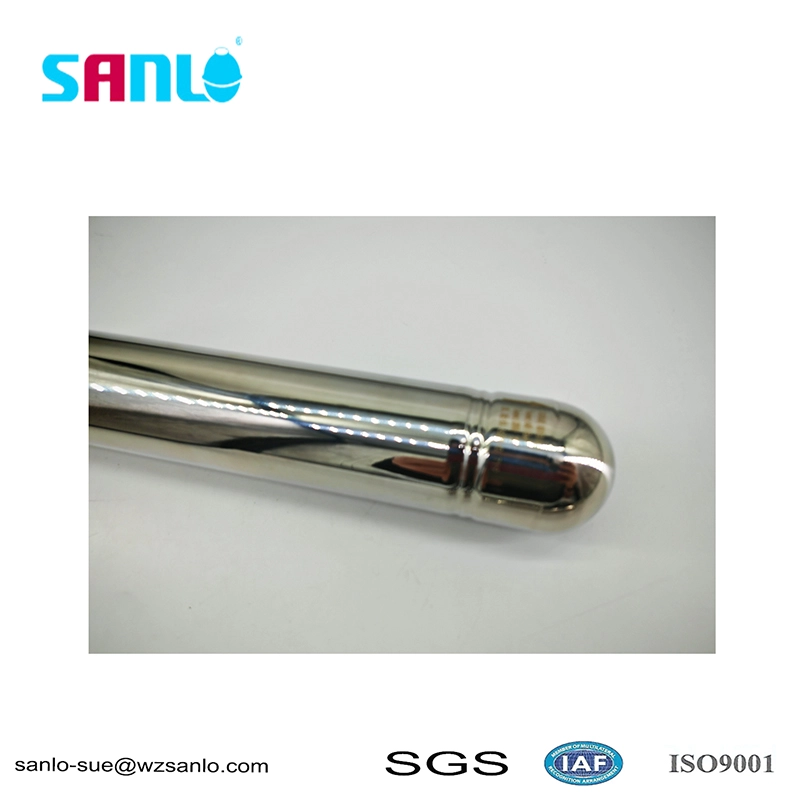

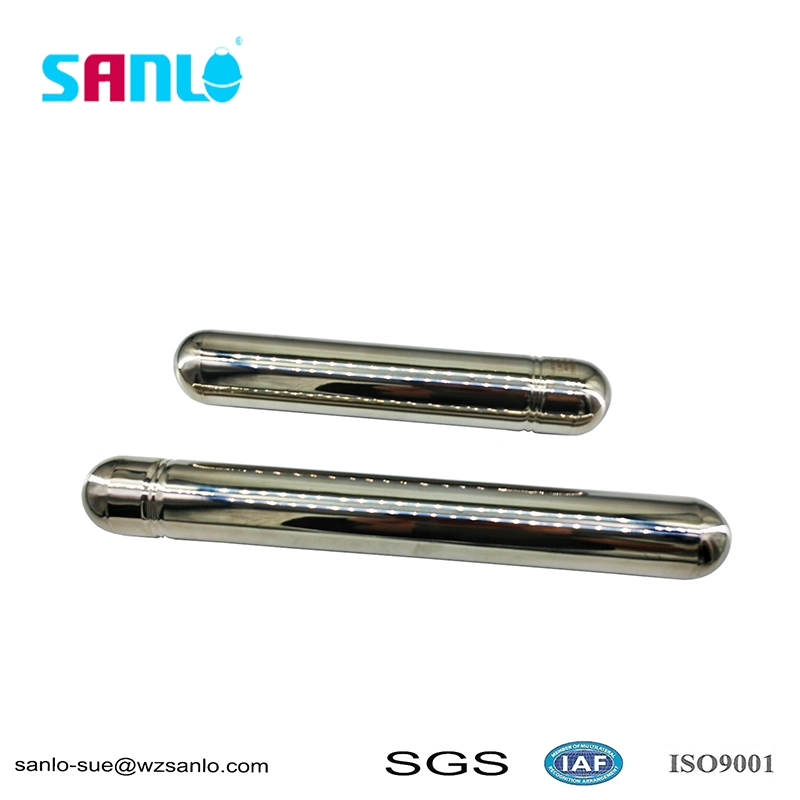

50*290 レベル ゲージの磁気フラップ フロート ボールは、全体として細長い円筒形の構造で、両端に半球状のヘッドが溶接および封止されています。溶接シームは細かく磨かれて磨かれており、表面は滑らかで滑らかで、垂れ下がったりスケールが付着したりするのは簡単ではありません。標準サイズは外径50mm、全長290mmです。キャビティ内には永久磁石鋼をパッケージするためのスペースが確保されており、媒体が内部に浸透するのを防ぐために細孔がなく完全に密閉されています。滑らかな外壁は液体を持ち上げるプロセス中の抵抗が少なく、スムーズに動作し、タンク液体の乱流によるずれや詰まりがなく、安定した信頼性の高い液面表示を保証します。

材料と性能の利点

本体は高品質の 316L ステンレス鋼原料で作られており、液体の浮力要件を満たす密度を備えています。酸、アルカリ、腐食、水蒸気酸化に強く、水、油、弱腐食性化学媒体中で長期間使用できます。通常の炭素鋼製フローティングボールに比べて寿命が大幅に延長されます。

1.強力なシール：水の浸入、変形、故障を防ぐために、両端のヘッドは完全に溶接され、工場出荷前に高圧気密テストを受けます。

2. 正確な浮力: 50 × 290 の固定体積と自重により、浮力パラメーターが標準化および検証されており、液面のわずかな変化にも迅速に対応できます。

3.安定した磁気伝導性：内部に密封された高強度永久磁石が磁力でシリンダー壁を貫通し、外部磁気フリップを安定して駆動し、機械的磨耗のない非接触のオンサイト液面表示を実現し、本質的に安全で防爆性があり、可燃性および爆発性媒体を含む貯蔵タンクに適しています。

動作原理

浮遊ボールは、その全体の密度が測定された液体よりも低いことに依存しており、貯蔵タンク内の液面の高さに同期して上下に浮きます。内蔵の永久磁石源はフロートの変位に合わせて動き、磁気結合効果を利用して液面計の外側にある二色磁気フリップパネルを駆動してラインごとに反転させます。ブランクのフリップパネルと色付きのフリップパネルが明確な境界を形成し、現場担当者は外部電源を必要とせずに現在の液面の高さを直観的に確認できます。構造がシンプルでメンテナンスが容易です。

生産品質保証

製品はプロセス全体を通じて ISO9001 品質管理システムに従っており、各製品には原材料認証とテストレポートが付いています。各フロート ボールは、水圧漏れの検出、浮力の校正、磁気強度のサンプリングという 3 つの重要なプロセスを通過する必要があります。寸法公差を厳密に管理でき、互換性が高い。シリンダー構造を変えることなく、輸入品や国産品の同仕様のマグネットフラップ式液面計の純正フロートボールをそのまま置き換えることができます。
