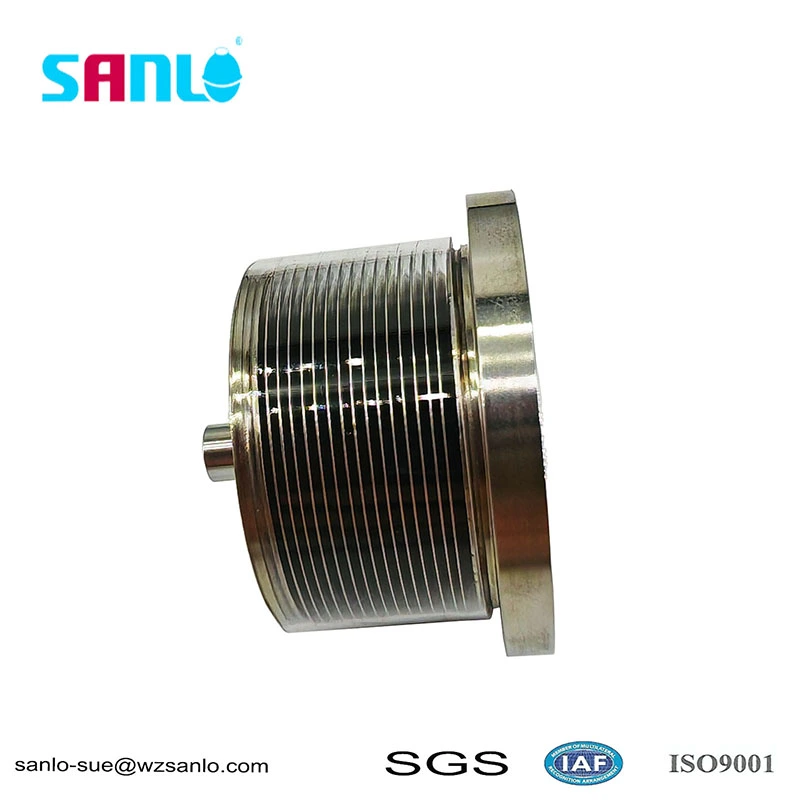

コルゲートパイプの主な仕様
-加工タイプ: EDGE WELLED BELLOWS 精密エッジ溶接波形パイプ
波数：8波
●外径：Φ36.53mm、内径：Φ19.05mm
材質：ステンレス316
図面縮尺：1:1、図面番号PCS-006429
2. 基本コンポーネントのインストールをサポート
-コンポーネント図面スケール 4:1、フランジ ベース、位置決めピン、アセンブリ シーリング構造を含む ●対応位置決めピン穴あけ仕様：Φ1.57、深さ：7.70、ピン加工径：1.58
-アセンブリフィレット≤0.15mm、最小限のアセンブリクリアランス、高いフィッティング精度
●全体の材質は316ステンレス鋼で統一されており、セット全体に異種金属の組み合わせがありません。

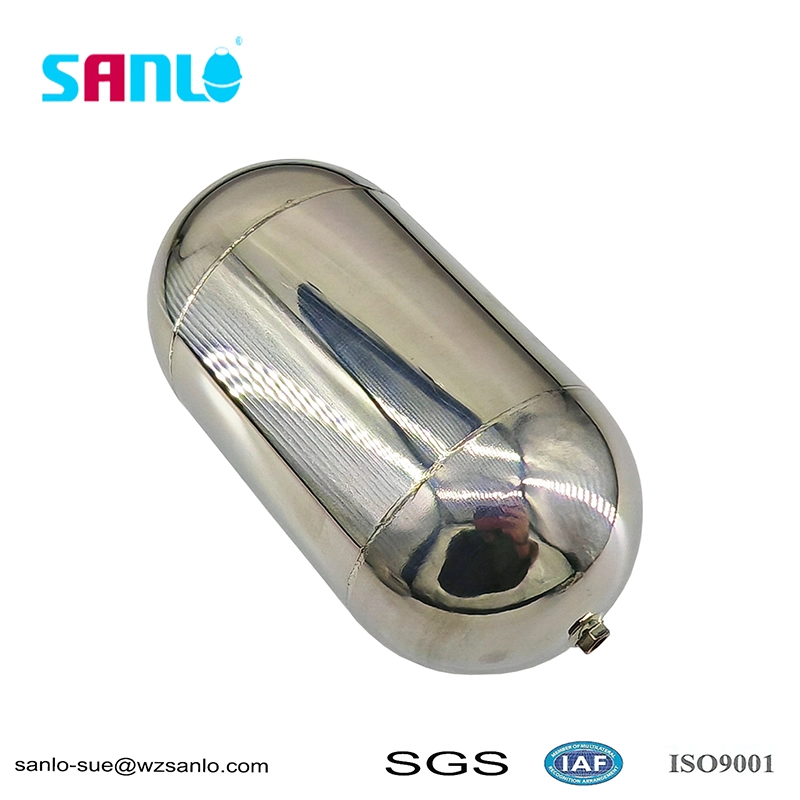

仕様・寸法：外径102mm、全長200mm、先端部はM6標準おねじ仕様 主材質：316Lステンレス鋼 定格圧力：1MPa 総合比率：0.4
単一重量: 653g 品質認定: 生産は ISO9001 品質管理システムに従っており、SGS 材料テストと IAF システム認証が行われています。大型貯水タンクや工業用貯槽の液面監視用に特別に設計されており、磁気フラップ式液面計、フロート制御弁、液面リミットスイッチと互換性があります。

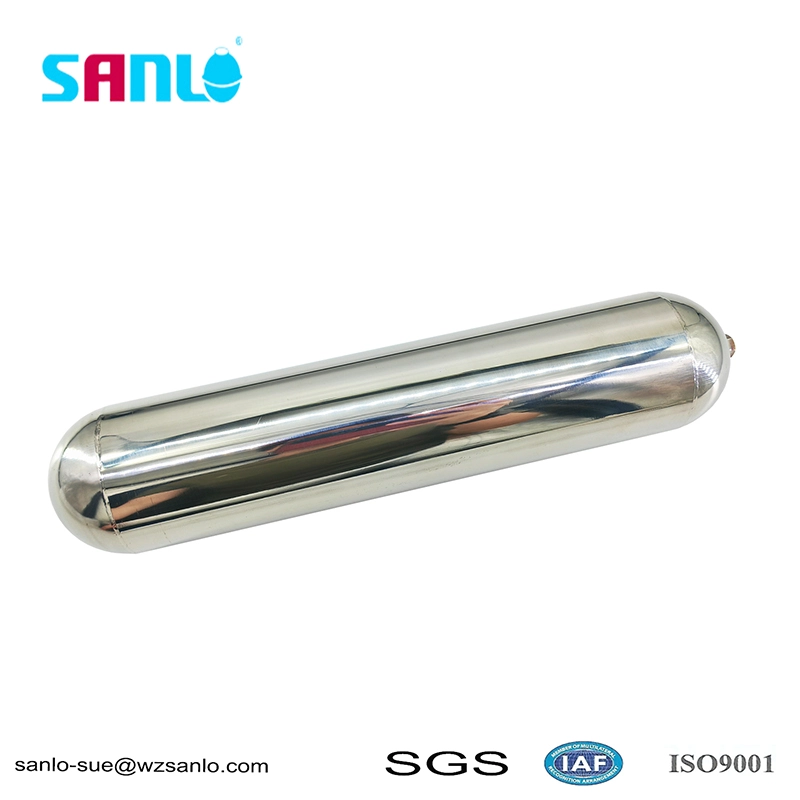

仕様と寸法: 外径 63mm、全長 300mm、端には M6 標準雄ねじが装備されています。 シェル材質: 316L ステンレス鋼。 定格使用圧力: 1MPa 全体比率: 0.35 ユニットあたりの正味重量: 327g。 品質システム: ISO9001 品質管理システムに厳密に従って、SGS 材料テストおよび IAF 国際認証に合格しています。磁気フラップ レベル ゲージ用のコア浮力アクセサリ、サイド マウントです。レベルスイッチ、フロートバルブ、タンクレベルコントローラーなど。

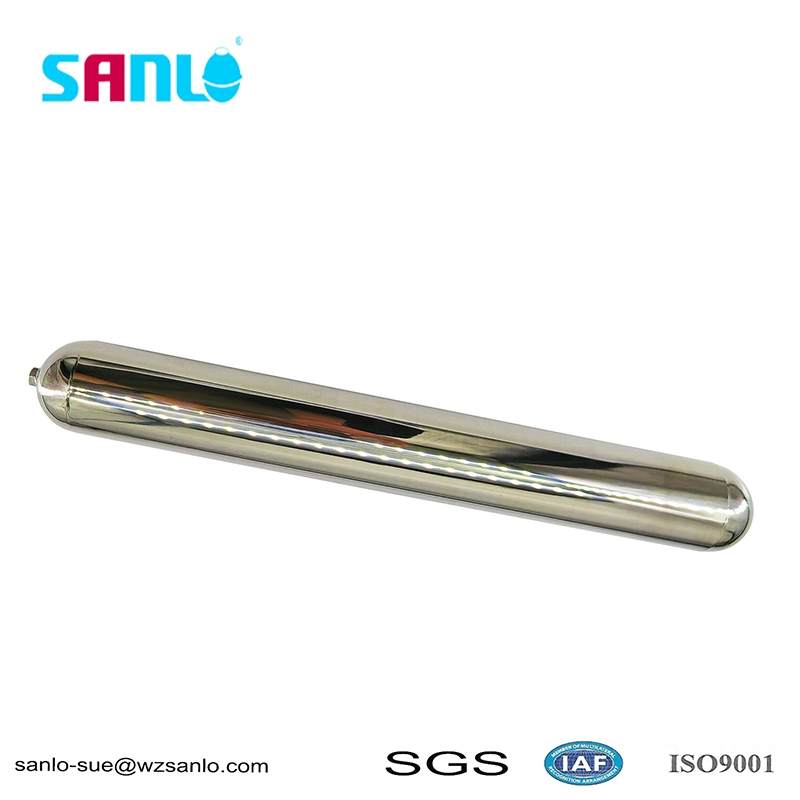

仕様および寸法：外径51mm、全長400mm、端部はM6標準おねじインターフェースで構成、主材質：316Lステンレス鋼、定格使用圧力：1MPa 全体の比率: 0.4、ユニットあたりの正味重量: 326g、品質保証: ISO9001 品質管理システムに準拠し、SGS 材料試験レポートと IAF システム認証を取得しています。当社は、液面スイッチ、磁気フラップレベル計、フロートバルブコントローラなどに特化した浮力アクセサリです。該当するシナリオ: 工業用大気貯水タンク、下水処理装置、浄水装置、食品および薬品の貯蔵タンク、低圧潤滑油タンク、側面取り付け型小型液面コントローラー、および従来の磁気フラップ式レベル計。 該当する制限: 定格圧力はわずか 1MPa であり、高圧密閉容器には適していません。 316L 材料は、濃フッ酸、強酸化強酸、極端な腐食環境に耐えることができません。チタン合金製フロートボールの交換をお勧めします。

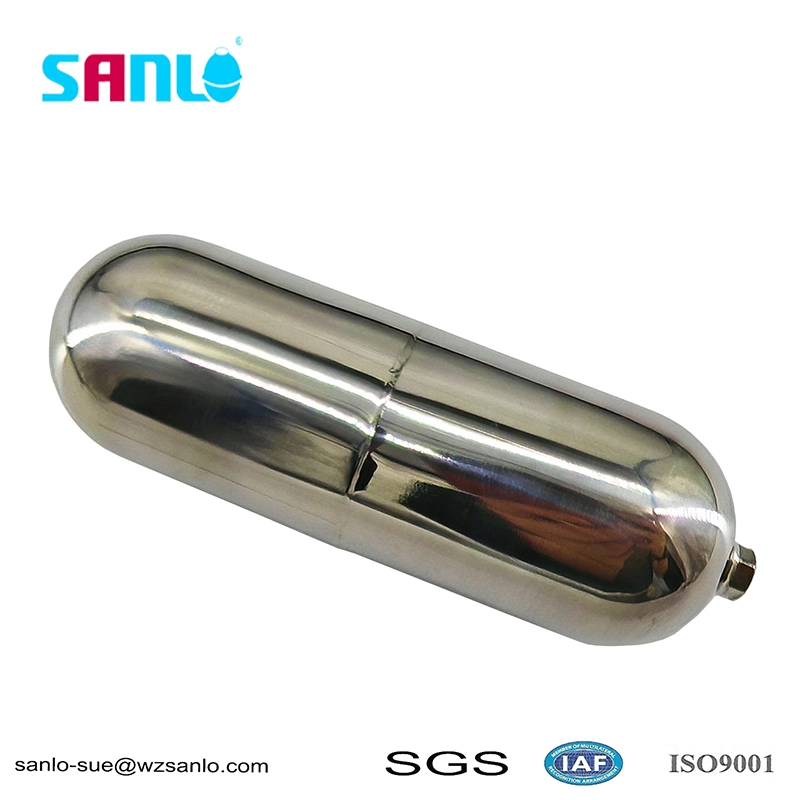

モデル仕様：外径51mm、長さ150mm、M6取付ネジインターフェース内蔵 シェル材質：316Lオーステナイト系ステンレス鋼、定格圧力：14MPa、フロート比重：0.5 ユニットあたりの正味重量: 121g、実行基準: ISO9001 品質マネジメントシステム、液面計器、バルブ、流量制御装置用の専用中空浮力ボール。

磁気フラップ式液面計用50×510チタンフロート球の仕様は、外径50mm、全長510mm、比重0です。純チタン材を全体に精密加工して作られており、磁気フラップ式液面計専用の中核浮力感知部品です。外観は長い円筒形の構造で、円弧状の頭部の両端に継ぎ目のないシールが施されています。外壁には円形の滑り止め溝を均一に加工し、内部は永久磁石鋼でシールされています。 ISO9001 品質管理システムに基づいて製造されており、強い腐食、高塩分、過酷な化学媒体の液面を測定するように設計されています。海洋工学、塩化学工業、精密医薬品、下水処理、貯蔵タンクの湿式冶金などの特殊な作業条件で広く使用されています。
