抽象的な：高圧、腐食性、または高温の工業環境における高精度の液面検知には、寸法安定性と一貫した浮力を維持するコンポーネントが必要です。この記事では、磁気フラップ レベル ゲージ用に設計されたチタン ベースのフロート ボールの工学原理、材料の利点、システム統合の側面について検討します。この説明では、圧力安定性、耐食性、従来の材料との比較性能について取り上げており、エンジニアや調達専門家に技術的な洞察を提供します。
1. 高圧レベル測定におけるコアエンジニアリングの課題
産業環境における正確な液面測定には、操作圧力が上昇するにつれてさらに深刻になる、エンジニアリング上の困難な課題が伴います。従来のフロートベースのレベルセンサーは、材料の変形、浮力の変化、機械的摩耗により測定の完全性が損なわれる可能性があるため、10 MPa を超える圧力にさらされると信頼性の高い性能を維持するのに苦労することがよくあります。の50.8*200 高圧フロート ボールは、高度な材料選択と精密製造の組み合わせを通じて、これらの課題に直接対処します。
フロートボールが加圧容器内で動作する場合、いくつかの物理現象を注意深く管理する必要があります。フロートの表面にかかる静水圧は深さとシステム圧力に比例して増加し、フロートの変位特性を変える寸法変化を引き起こす可能性があります。さらに、プロセス流体の密度は温度と圧力によって変化し、フロートが受ける浮力に影響を与える可能性があります。これらの要因が総合的にレベル測定の精度と再現性を決定します。
したがって、レベルゲージシステムを設計するエンジニアは、公称動作圧力だけでなく、通常動作中に発生する圧力変動、温度変化、流体特性の変化の全範囲を考慮する必要があります。一貫した測定結果を得るには、このようなさまざまな条件下でフロートの幾何学的プロファイルを維持する能力が最も重要です。
圧力安定性
継続的な高圧運転下でも寸法精度を維持し、レベルの読み取り値を歪める可能性のある変形を防ぎます。
温度耐性
熱膨張を最小限に抑え、プロセス産業で一般的な幅広い温度範囲にわたって浮力特性を維持します。
サイクル耐久性
繰り返しの圧力サイクルによる疲労に耐え、耐用年数を延ばし、要求の厳しい用途におけるメンテナンス頻度を減らします。
測定の一貫性
再現可能な変位応答を提供し、重要なプロセス制御においてオペレーターが信頼できる正確なレベル表示を可能にします。
2. フロートボール構造の戦略素材としてのチタン
主材料としてチタンを選択50.8*200 高圧フロート ボールこれは、金属の機械的特性と化学的特性の優れた組み合わせに根ざしています。チタンは、ほとんどのエンジニアリング合金を上回る強度対重量比を備えているため、かなりの外圧に耐えながら軽量性を維持する必要があるコンポーネントの理想的な候補となります。
この用途におけるチタンの最も重要な利点の 1 つは、その優れた耐食性です。塩化物が豊富な環境では孔食や隙間腐食が発生する可能性があるステンレス鋼とは異なり、チタンは安定した自己修復酸化層を形成し、下にある金属を激しい化学的攻撃から保護します。この特性は、他の材料が急速に劣化する海水、塩水、または酸性のプロセス流を含む用途で特に価値があります。
さらに、チタンの熱膨張係数は、多くの代替材料に比べて著しく低いです。この特性により、温度が変化してもフロートの寸法が安定し、測定誤差を引き起こす可能性のある変位量の変化が防止されます。また、この材料の非磁性により、多くのレベルゲージ設計で使用されている磁気結合システムとの干渉が排除され、フロートから外部インジケータへの信頼性の高い信号伝送が保証されます。
- 塩化物や酸などの攻撃的な化学環境における優れた耐食性
- 高い強度重量比により、過剰な質量を発生させずに堅牢な構造を実現
- 低い熱膨張係数により、全温度範囲にわたって寸法安定性を確保
- 磁気レベルゲージシステムとの干渉を防ぐ非磁性特性
- 優れた耐疲労性で劣化なく長期間の繰り返し運転をサポート
3. 寸法精度と浮力特性

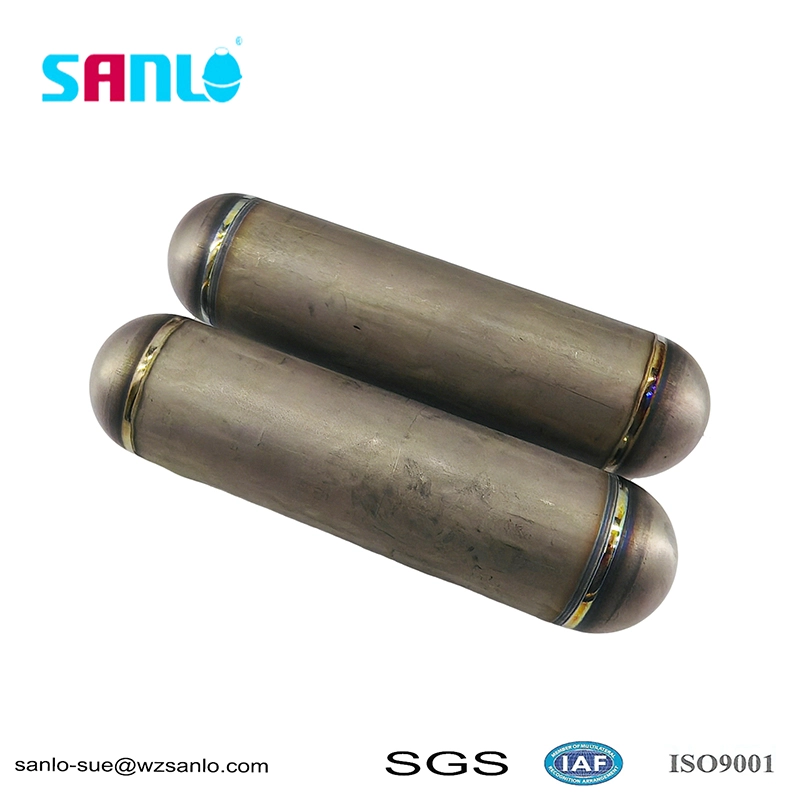

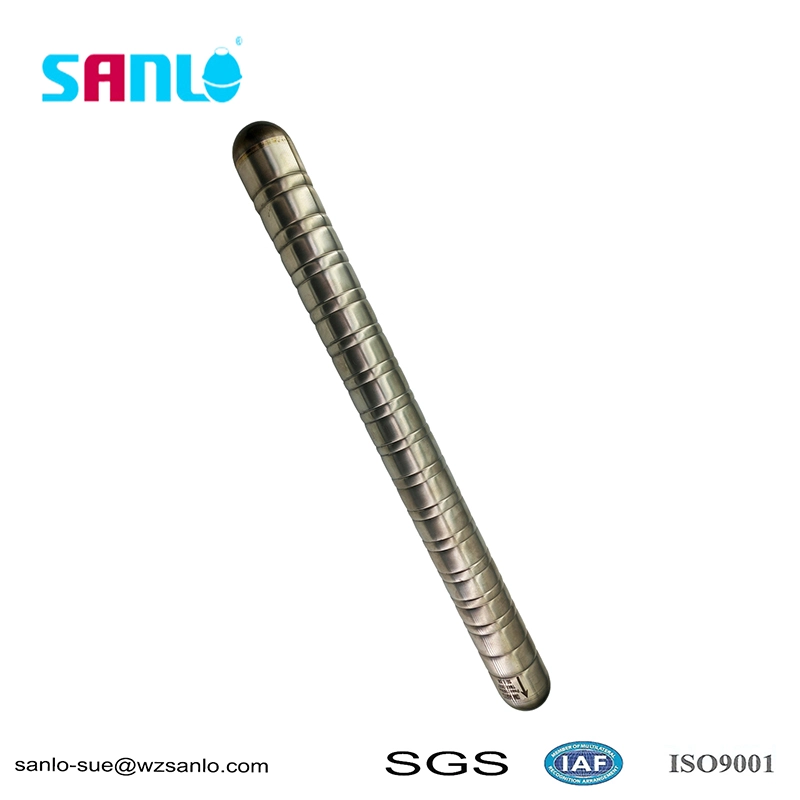

高圧の 50.8*200 Ti フロート ボールの数値指定は、その性能特性に直接影響する正確な寸法情報を伝えます。直径 50.8 mm、長さ 200 mm というプロポーションは、標準レベルゲージ室寸法との互換性を維持しながら、フロートの押しのけ容積を最適化するために慎重に計算されています。
浮力、つまりフロートが液面の変化に追従できるようにする上向きの力は、フロートの浸水部分によって押しのけられる流体の体積によって決まります。半球形または楕円形の端を備えた円筒形のフロートの場合、総押しのけ容積はフロートの全体寸法とプロセス流体の密度の関数です。 50.8*200 の構成は、比較的小さなレベルの変化に敏感でありながら、フロートの重量に打ち勝つのに十分な浮力を生成する排水量を提供します。
高圧用途では、通常、プロセス流体の密度は圧力とともに増加し、その結果、フロートに作用する浮力も増加します。全圧力範囲にわたって正確なレベル表示を保証するには、システム校正中にこの現象を考慮する必要があります。製造プロセスでは厳密な寸法公差が確保されているため、各ユニットは一貫した浮力特性を提供し、予測可能なシステム動作を可能にします。
| パラメータ | 仕様 | パフォーマンスへの影響 |
|---|---|---|
| 直径 | 50.8 mm (2.0 インチ) | 標準ゲージチャンバーサイズに対応 |
| 長さ | 200 mm (7.87 インチ) | 最適な変位量を提供 |
| 材料 | チタン(グレード2/グレード5) | 耐食性と強度 |
| 肉厚 | 圧力定格に合わせて設計 | 高圧下での構造的完全性 |
| 表面仕上げ | 精密機械加工 | 一貫した浮力と摩擦の低減 |
| 使用圧力 | 最大20MPa（カスタマイズ可能） | 高圧プロセスに最適 |
4. 磁気フラップ式液面計システムの運用上のメリット
磁気フラップ レベル ゲージは、産業用途で最も広く使用されているレベル測定技術の 1 つであり、測定点で電力を必要とせずに液体レベルの信頼性の高い視覚的な表示を提供します。の50.8*200 高圧フロート ボールこれらのシステム内の感知要素として機能し、液面の変化を機械的な動きに変換し、磁気結合を介して外部インジケータに伝達されます。
フロートの磁気システムは通常、フロート本体内に埋め込まれた永久磁石、またはフロートと一緒に動く磁気スリーブに取り付けられた永久磁石で構成されています。液面が上昇または下降すると、フロートがゲージ室内で垂直に移動し、フロートが生成する磁場によって外部の磁気フラップまたは連続インジケータが作動します。このシステムの精度は、固着や拘束なしにレベルの変化を正確に追跡するフロートの能力に大きく依存します。
この用途におけるチタンフロートの特徴となるいくつかの操作上の利点があります。まず、材料の滑らかな表面仕上げと耐食性により、フロートの動きを妨げる可能性のある堆積物やスケールの蓄積が防止されます。第二に、フロートの一貫した浮力により、レベルの変化に最小限のヒステリシスで応答し、レベルの上昇と下降の両方の状態で正確な追跡を実現します。第三に、フロートの機械的堅牢性により、急速なレベル変化やプロセスの混乱時に発生する水力に耐えることができます。
- 正確な外部指示を実現する信頼性の高い磁気カップリング伝送
- 摩擦と摩耗を最小限に抑え、耐用年数を延長
- 全動作範囲にわたってレベル変化に対する一貫した応答
- さまざまな磁気フラップインジケーターデザインとの互換性
- 代替フロート材料と比較してメンテナンスの必要性が軽減されます。
5. 比較分析: チタン対ステンレス鋼およびポリマーフロート
高圧レベル測定アプリケーション用のフロート ボールを選択する場合、エンジニアは通常、いくつかの材料オプションを評価しますが、それぞれに明確な利点と制限があります。チタン製フロート ボールは特定の性能ニッチを占めており、多くの要求の厳しい用途、特に腐食性媒体や極端な動作条件を伴う用途にとって好ましい選択肢となっています。
ステンレス鋼製フロートは広く使用されており、コスト効率が高いものの、腐食性の高い環境では制限に直面します。塩化物に起因する応力腐食割れや孔食は、特に高温においてステンレス鋼製フロートの完全性を損なう可能性があります。さらに、ステンレス鋼の密度が高くなると、同じ浮力を得るためにより大きなフロート体積が必要となり、スペースに制約のあるゲージチャンバーとの互換性が制限される可能性があります。
PTFE や PEEK などのポリマー製フロートは、優れた耐薬品性と軽量構造を備えています。ただし、高温高圧下での機械的強度と寸法安定性は、一般に金属製の代替品よりも劣ります。ポリマーフロートも時間の経過とともにプロセス流体を吸収し、浮力特性が変化し、測定精度が損なわれる可能性があります。
チタンフロートは、高級ポリマーの耐食性と金属の機械的強度および寸法安定性を組み合わせています。この材料の低密度により、信頼性の高いレベル追跡のための十分な浮力を提供しながら、標準ゲージのチャンバー内に収まるコンパクトなフロート設計が可能になります。海水、塩水、塩素、または酸性のプロセス流が関与する用途では、チタンはステンレス鋼では実現できないレベルの保護を提供します。
チタン
優れた耐食性、高い強度対重量比、非磁性、安定した寸法、攻撃的な媒体や高圧に最適です。
ステンレス鋼
費用対効果が高く、一般的な耐食性が良好で、密度が高くなるとより大きな体積が必要になり、塩化物の攻撃を受けやすくなります。
ポリマー(PTFE/PEEK)
耐薬品性に優れ、軽量ですが、機械的強度が低く、液体の吸収や寸法変化の可能性があります。
6. 高圧フロートボールに関するよくある質問
標準設計の動作圧力は最大 20 MPa (約 2900 psi) です。カスタム構成では、壁の厚さと材料グレードを調整することで、特定の用途要件に基づいてより高い圧力に対応できます。
チタンは熱膨張係数が低いため、温度変化による寸法変化が最小限になります。この安定性により、動作温度範囲 (標準設計では通常 -40 °C ～ 200 °C) 全体で浮力特性が一貫したままであることが保証されます。温度が上昇すると、機械的特性を維持するために材料グレードの選択を考慮する必要がある場合があります。
はい。チタン製フロートは、磁気フラップ レベル ゲージ システムで使用するために特別に設計されています。チタンの非磁性特性により、磁気カップリングとの干渉が排除され、フロートには外部インジケータを作動させるための統合磁石または磁気スリーブを装備することができます。
チタンの優れた耐食性と機械的耐久性により、メンテナンスの必要性は最小限で済みます。特に固体含有量の高いプロセス流体を使用する用途では、表面の堆積物や機械的損傷がないか定期的に検査することをお勧めします。フロートの滑らかな表面は通常、汚れがつきにくく、他の素材に比べて洗浄の必要性が少なくなります。
一般にステンレス鋼製フロートの方が経済的ですが、チタン製フロートは、特に塩化物や酸性の環境において優れた耐食性を発揮します。チタンの密度が低いため、よりコンパクトなフロート設計も可能になり、材料の非磁性特性により、磁気レベルゲージシステムとの最適な互換性が保証されます。
アプリケーションは、化学処理、石油とガスの生産、海洋プラットフォーム、発電、水処理、医薬品製造など、複数の業界に及びます。腐食環境または高圧環境での正確な液面測定が必要なプロセスでは、このチタンフロートの性能特性の恩恵を受けることができます。
